◆ 產品簡介
為了滿足焊接工藝對焊縫寬度控制的要求，提高焊接效率，提高焊縫層間及表面的焊接質量，減少焊接缺陷的產生，增強自動焊設備對不同焊件厚度及焊接質量要求的適應能力，提高自動焊接設備的自動化程度，南京遠新自動化科技有限公司開發研制了YXAWO-100L系列直線式焊接擺動器(或稱焊接搖擺器、焊槍擺動器、焊槍搖擺器）。此系統由高質量的微控制器通過電機驅動擺動滑板來快速、精確的控制焊槍運動。由于擺動速度和幅度隨時可調，很容易實現不同焊縫寬度與擺動速度的要求，大大減少焊工的勞動強度，保證焊接質量和提高焊接效率。

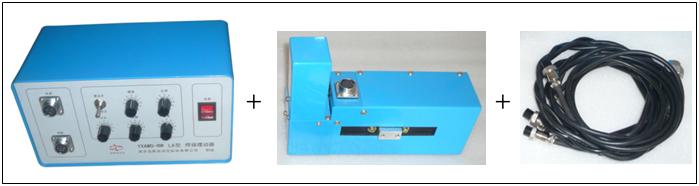

YXAWO-100LA 標準配置

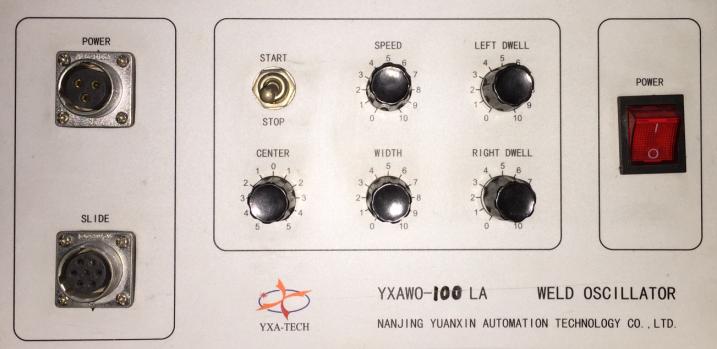

YXAWO-100LA 操作面板

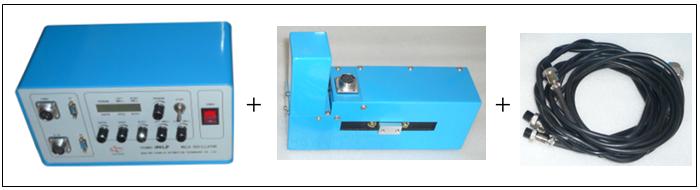

YXAWO-100LD 標準配置
YXAWO-100LD 操作面板

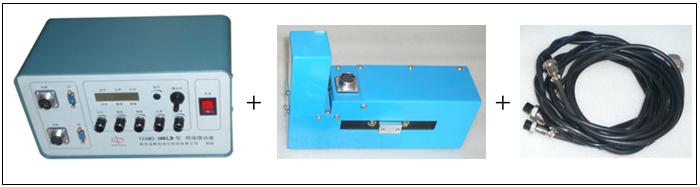

YXAWO-100LP 標準配置
YXAWO-100LP 操作面板
YXAWO-100LE 標準配置

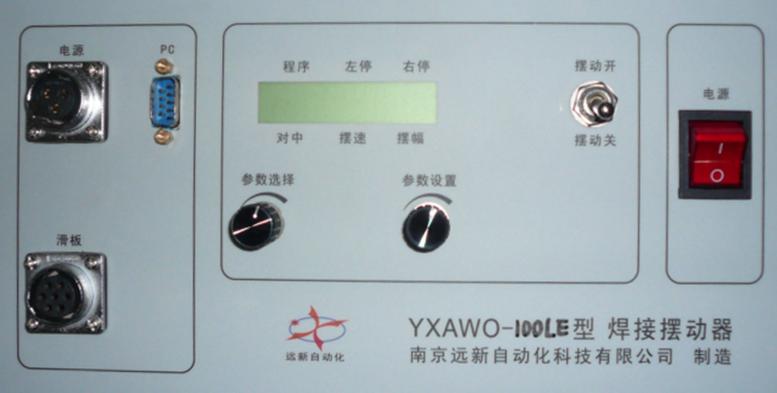

YXAWO-100LE 操作面板
◆ 主要功能特點
● 采用速度和位置雙閉環直流伺服控制技術，確保擺動精度和擺動速度不受負載變化的影響；
● 采用防塵設計，有效防止焊接飛濺和灰塵進入擺動器內部，增強產品可靠性,延長使用壽命；
● 具有電機過電流和過電壓雙重保護功能，保護電機性能和使用壽命；
● 電子控制擺動速度、幅度、中心位置、左右停頓時間，操作調節簡單方便；
● 擺動停止時自動返回?cái)[動中心位置；
● 寬輸入電源電壓范圍，適合世界各國使用；
● 用戶可選的通信功能，很容易實現多臺擺動器之間以及擺動器與自動焊接設備組成局域網絡，實現整套焊接設備集中控制。
◆ 技術參數
|
產品型號 |
YXAWO-100LA |
YXAWO-100LD |
YXAWO-100LP |
YXAWO-100LE |
|
擺動參數
輸入方式 |
模擬式旋鈕 |
數字式旋鈕 |
數字式旋鈕 |
數字式旋鈕 |
|
每個擺動參數對應一個獨立的旋鈕，參數調節及時方便 |
所有擺動參數共用兩個旋鈕 | |||
|
程序功能 |
無 |
有，10套程序，每套程序包括擺動中心、速度、幅度、左右停留時間。 |
無 | |
|
額定載荷 |
5Kg | |||
|
滑板有效行程 |
60mm | |||
|
最大擺動速度 |
4000mm/min | |||
|
擺動幅度 |
2-50mm | |||
|
對中范圍 |
±25mm | |||
|
擺動精度 |
±0.5mm | |||
|
左/右停頓時間 |
0-2秒 |
0-3秒 | ||
|
適用焊接方法 |
CO2氣保焊 | |||
|
控制方式 |
速度和位置雙閉環直流伺服控制技術 | |||
|
滑板機構 |
電機+導軌+傳感器 | |||
|
輸入電源 |
單相AC100-240V，50/60Hz，2A | |||
|
外形尺寸 |
控制器300×160×160mm，滑板248×163（93）×78mm | |||
|
安裝孔尺寸 |
控制器257×105mm，4-M4；滑板110×60mm，4-M5 | |||
|
重量 |
控制器3.5Kg，滑板3Kg | |||
|
標準配置 |
控制器，滑板，連接電纜（包括電源電纜、滑板電纜）。 | |||
|
用戶可選項 |
焊槍夾持器，十字調節滑板，遠控通信功能。 | |||
備注：另外我公司還可按照用戶需求為用戶定作特殊規格的焊接擺動器。
