◆ 產品簡介
在很多應用場合下既需要擺動又需要跟蹤，為了更好的解決這個問題，也為了更大程度的提高焊接質量及焊縫精度，同時最大程度為客戶節約設備成本，南京遠新自動化科技有限公司有機的將焊接擺動器和焊縫跟蹤器兩者的功能柔合到一起，開發研制了YXAWOT擺動+跟蹤一體機。此系統由高精度傳感器探測焊接工件的坡口形狀變化信號傳給控制器，然后由控制器驅動上下和左右滑板來快速、精確的控制焊槍始終沿著焊縫中心左右擺動，從而實現焊接在擺動的同時又進行自動跟蹤。有效解決擺動和跟蹤兩個問題，大大減少焊工的勞動強度和人為因素的影響，保證焊接質量和提高焊接效率，同時縮小自動焊設備空間和降低用戶購買自動焊設備成本。

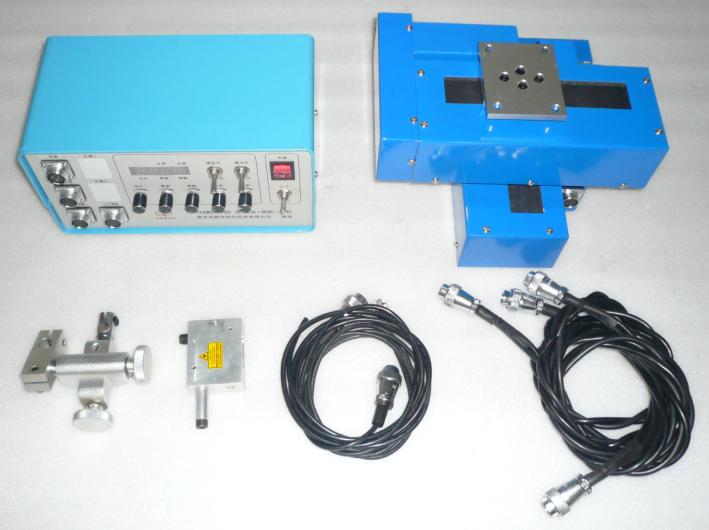

標準配置

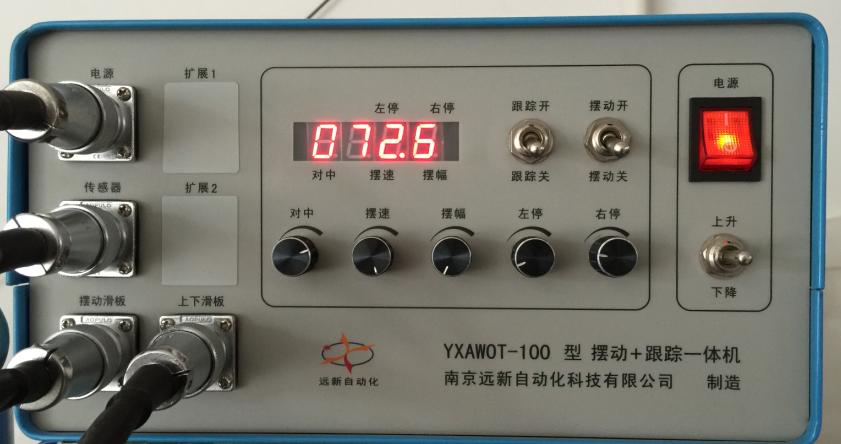

操作界面
安裝方法
◆ 主要功能特點和技術參數
|
型號
技術參數 |
YXAWOT-100L-II | |
|
傳感器形式 |
激光式 | |
|
產品特點 |
● 寬輸入電源電壓范圍，適合世界各國使用；
● 高端產品，靈活性高，適合需要擺動且需要上下和左右跟蹤的應用場合。 | |
|
最大承載 |
25Kg | |
|
滑板有效行程 |
上下100mm，左右100mm | |
|
最大擺動速度 |
4000mm/min | |
|
最大擺動頻率 |
120times/min | |
|
擺動幅度 |
2-50mm | |
|
對中范圍 |
10-90mm | |
|
擺動精度 |
±0.5mm | |
|
左/右停頓時間 |
0-3s | |
|
最高跟蹤速度 |
上下450mm/min，左右取決于擺動速度 | |
| 適合的焊縫形式 | 坡口焊縫和角焊縫 | |
|
適用焊接方法 |
CO2氣保焊 | |
|
控制方式 |
速度和位置雙閉環直流伺服控制技術 | |
|
驅動機構 |
電機+方形直線導軌+滾珠絲桿，全封閉防塵設計 | |
|
控制器 |
程序控制 | |
|
控制
功能 |
手動
控制 |
上、下、左、右移動，擺動速度、擺動幅度、左右停頓時間設定調節，擺動啟動/停止控制，跟蹤啟動/停止控制，停止時自動返回?cái)[動中心位置。 |
|
自動
控制 |
上、下、左、右跟蹤，左右擺動。 | |
|
輸入電源 |
單相AC100-240V，50/60Hz，2A | |
|
標準配置 |
控制器，上下、左右調節滑板，傳感器，傳感器調節機構，連接電纜（包括電源電纜、傳感器電纜、左右滑板電纜、上下滑板電纜） | |
|
用戶可選項 |
遠控接口，通信功能 | |
備注：另外我公司還可按照用戶的需求為用戶定作特殊規格的擺動+跟蹤一體機。
